wsdl soap xml Доброго времени друзья! Сегодня я хочу поделиться небольшой статьей-заметкой, на тему работы с WSDL языком описания веб-сервисов и доступа к ним, работающего по протоколу SOAP, который очень часто используется во взаимодействии различных, распроданных веб-сервисов и API(англ. Application Programming Interface — программный интерфейс приложения). Мне часто приходится работать с ним в рамках интеграции платформ по страхованию со страховыми компаниями(Пари, Ингосстрах), для реализации функционала автоматической продажи страховых полисов. И так как, очень часто, поддержка со стороны интегрируемых сервисов, кроме как ссылки на сервер WSDL и скудного описания, больше ничего не предоставляет, очень важно научиться разбираться и работать с имеющимися службами и их данными, самостоятельно. В чем, я надеюсь, будет полезна моя статья.

WSDL

Рассмотрим что такое WSDL (англ. Web Services Description Language) — язык описания веб-сервисов и доступа к ним, основанный на языке XML. Получив ссылку на WSDL сервер, мы можем запросить от него документ на языке XML, который будет содержать в себе описание всех методов доступа к сервису(запросов), их переменных и свойств, типов запросов, также в нем будут описаны параметры ответов и их содержание. Можно сказать, что WSDL это и есть та самая документация, описывающая то, как работать с API сервиса, но есть единственное — но, описание это дается на языке XML, и вникать в его код, открыв документ в редакторе, становиться очень сложной, порою, непосильной задачей. Поэтому, для изучения описания методов работы с API, мы воспользуемся специальным инструментом SoapUI, но об это позже.

Особенность WSDL сервера, состоят в том, что он имеет двойное назначение(в отличии например от REST выполняющего только функцию обмена данными в обе стороны, или в одну работая асинхронно), во первых он передает нам(на языке XML) описание(документацию) о том как взаимодействовать с ним, а во вторых он же позволяет нам обмениваться с ним сообщениями, оформленными по правилам этой самой документации. Также в отличии от REST(если вы раньше с ним работали), WSDL имеет одну точку входа(один единственный адрес сервера и URL, у REST на каждый запрос свой URL). Надеюсь тут все понятно? (для введения этого достаточно)

А пока, давайте все же немного задержимся на WSDL, как я и сказал, изучать доступные методы и свойства читая исходный XML код полученный от WSDL сервера, та еще задачка, но базовое представление о структуре XML документа, мы все же должны иметь. Надеюсь вы знакомы с XML, если же нет то вот тут можно это исправить.

Структура

Для работы с XML кодом WSDL, а также для создания запросов и получения ответов от сервера WSDL(которые представляют собой сообщения на языке XML), нужно понимать их базовую структуру, имеющую следующие логические части:

  • определение типов данных (types) — определение вида отправляемых и получаемых сервисом XML-сообщений
  • элементы данных (message) — сообщения, используемые web-сервисом
  • абстрактные операции (portType) — список операций, которые могут быть выполнены с сообщениями
  • связывание сервисов (binding) — способ, которым сообщение будет доставлено

Ниже представлен пример XML кода, документации WSDL сервиса, с описанием запроса к серверу и его ответа (в реальности документ может содержать тысячи строк):

<message name="getTermRequest">
   <part name="term" type="xs:string"/>
</message>

<message name="getTermResponse">
   <part name="value" type="xs:string"/>
</message>

<portType name="glossaryTerms">
  <operation name="getTerm">
      <input message="getTermRequest"/>
      <output message="getTermResponse"/>
  </operation>
</portType>

Вот пример XML кода для запроса на WSDL сервер, для выполнения метода CreateInsuranceContract (Метод создание договора страхования в стразовой компании Пари, по продукту страхования ипотеки). В документе приводиться как описание запрашиваемого метода, так и список передаваемых параметров. Отдельно отмечены те параметры, которые являются необязательными(Optional). Отправив такой запрос на WDSL сервер, мы дадим службе, команду на создание договора страховая и передадим для этого все необходимые параметры. То, как должен выглядеть запрос и какие параметры он может при этом содержать, ранее нам сообщил сам же WSDL сервер, на который мы и шлем запрос.

<soapenv:Envelope xmlns:soapenv="http://schemas.xmlsoap.org/soap/envelope/" xmlns:tem="http://tempuri.org/" xmlns:sit="http://schemas.datacontract.org/2004/07/SiteIntegrationWCF.DataContracts.Request" xmlns:sit1="http://schemas.datacontract.org/2004/07/SiteIntegrationWCF.DataContracts.DataObjects">
   <soapenv:Header/>
   <soapenv:Body>
      <tem:CreateInsuranceContract>
         <!--Optional:-->
         <tem:request>
            <!--Optional:-->
            <sit:AddressInsuranceObject>
               <!--Optional:-->
               <sit1:Apartment>?</sit1:Apartment>
               <!--Optional:-->
               <sit1:Area>?</sit1:Area>
               <!--Optional:-->
               <sit1:Build>?</sit1:Build>
               <sit1:City>?</sit1:City>
               <!--Optional:-->
               <sit1:FullAddress>?</sit1:FullAddress>
               <sit1:Street>?</sit1:Street>
               <!--Optional:-->
               <sit1:InsuranceObjectShare>?</sit1:InsuranceObjectShare>
               <!--Optional:-->
               <sit1:InsuranceTitleShare>?</sit1:InsuranceTitleShare>
               <!--Optional:-->
               <sit1:ScheduleInsuranceObject>
                  <!--Optional:-->
                  <sit1:Periods>
                     <!--Zero or more repetitions:-->
                     <sit1:Period>
                        <!--Optional:-->
                        <sit1:DateEndPeriod>?</sit1:DateEndPeriod>
                        <!--Optional:-->
                        <sit1:DateStartPeriod>?</sit1:DateStartPeriod>
                        <!--Optional:-->
                        <sit1:Tariffs>
                           <!--Zero or more repetitions:-->
                           <sit1:Tariff>
                              <!--Optional:-->
                              <sit1:Amount>?</sit1:Amount>
                              <sit1:InsuranceType>?</sit1:InsuranceType>
                              <!--Optional:-->
                              <sit1:PeriodEnd>?</sit1:PeriodEnd>
                              <!--Optional:-->
                              <sit1:PeriodStart>?</sit1:PeriodStart>
                              <!--Optional:-->
                              <sit1:Premium>?</sit1:Premium>
                              <!--Optional:-->
                              <sit1:Rate>?</sit1:Rate>
                           </sit1:Tariff>
                        </sit1:Tariffs>
                     </sit1:Period>
                  </sit1:Periods>
               </sit1:ScheduleInsuranceObject>
            </sit:AddressInsuranceObject>
            <!--Optional:-->
            <sit:AgreementDate>?</sit:AgreementDate>
            <sit:AgreementNumber>?</sit:AgreementNumber>
            <!--Optional:-->
            <sit:BusinessUnitId>?</sit:BusinessUnitId>
            <!--Optional:-->
            <sit:ConclusionDate>?</sit:ConclusionDate>
            <!--Optional:-->
            <sit:ContractNumber>?</sit:ContractNumber>
            <!--Optional:-->
            <sit:CreditSum>?</sit:CreditSum>
            <sit:CreditorId>?</sit:CreditorId>
            <sit:DateEnd>?</sit:DateEnd>
            <sit:DateStart>?</sit:DateStart>
            <!--Optional:-->
            <sit:Documents>
               <!--Zero or more repetitions:-->
               <sit1:Document>
                  <!--Optional:-->
                  <sit1:DocumentText>?</sit1:DocumentText>
                  <!--Optional:-->
                  <sit1:IsForm>?</sit1:IsForm>
               </sit1:Document>
            </sit:Documents>
            <sit:PropertyType>?</sit:PropertyType>
            <!--Optional:-->
            <sit:System>?</sit:System>
         </tem:request>
      </tem:CreateInsuranceContract>
   </soapenv:Body>
</soapenv:Envelope>

Не обязательно, что вам придется постоянно работать с XML, возможно вы будите использовать какой-то клиент или SDK для работы с WSDL, который поднимет вас на другой уровень абстракции, и вся работа будет сведена к передаче массива данных при вызове нужного метода, но понимание структуры и умение читать XML будет не лишним(я же на практике, предпочитаю комбинировать запросы сформированные таким клиентом и чистый XML, так я экономлю время на интеграции во взаимодействии с базовыми методами и получаю гибкость в интеграции со сложными многоуровневыми методами).

С WSDL вроде немного разобрались, теперь давайте перейдем дальше.

SOAP

Если WSDL это язык основанный на XML, то SOAP(от англ. Simple Object Access Protocol) это простой протокол доступа к объектам(работающий поверх сетевого протокола HTTP/HTTPS), предназначенный для обмена сообщениями между распределенными сервисами, как например в моем случае интегрируемая платформа и API страховой компании(вообще сервисы могут быть любые другие). Протокол SOAP работает с XML сообщениями, и так как WSDL это и есть XML сообщения, то SOAP для их передачи подходит как нельзя кстати. Таким образом, мы можем взять любой SOAP клиент, например в PHP есть стандартная клиентская-библиотека SoapClient, подключиться с помощью неё к WSDL серверу и начать обмениваться XML сообщениями. Более того, данный клиент на PHP имеет встроенную поддержку работы с WSDL, а это значить е него есть возможность получить инструкции от WSDL сервера, о том как и какие запросы слать.

Протокол также отвечает за различные тонкости взаимодействия, отправляемые заголовки, аутентификацию клиента, типы данных и прочее. Работая с протоколом SOAP в настройках клиента можно указать параметры прокси, функцию поддержки непрерывного соединения и т.д.

Теперь давайте перейдем к WSDL серверу(предполагается что ссылка на него у вас уже есть, а если нет, то можете поэкспериментировать с тестовым) и посмотрим, какие у него есть методы(команды), с какими параметрами, что мы можем ему отправлять и что ожидать в ответ.

SoapUI

Поговорим о приложении(про которое я упоминал ранее) — SoapUI, которое позволяет тестировать веб-сервисы сервис-ориентированных архитектур, а именно их взаимодействие, работу протоколов, передачу сообщений, состояний REST, проверку веб-служб, запуск, разработку, моделирование и макетирование, функциональное тестирование, тестирование нагрузки и соответствия. В общем инструмент очень мощный, кроссплатформенный, бесплатный(не путать с его платной версий ReadyAPI), существующий с 2005 года и за минувшее время очень сильно доработанный и протестированный большим сообществом пользователей.

Для чего нам это приложение(программа)? С помощью него, мы подключимся к WSDL серверу, получим от него описание методов и свойств, сгенерируем документацию, а затем начнем тестировать взаимодействие с сервисом, формируя и отправляя WSDL сообщения(на языке XML) по протоколу SOAP. SoapUI позволяет очень быстро приступить к работе с методами WSDL сервера API(вашего сервиса), и после того когда вы все протестируете, составите корректные XML сообщения, все это можно будет перенести в код вашего проекта(например на PHP с использованием клиент SoapClient/Nusoap).

Далее давайте создадим проект в SoapUI и поработаем с WSDL.

1. Скачайте, установите и запустите SoapUI;
2. Создайте свой первый SOAP проект, указав WSDL сервер;

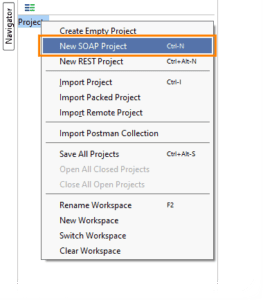

2.1 В окне приложения SoapUI, в панели навигации, во вкладке File, выберите пункт NEW SOAP Project;
Создание WSDL проекта
2.2 В открывшемся диалоговом окне, укажите название проект и нажмите Ок;
Добавление WSDL сервера
2.3 После чего новый проект будет создан и вы увидите его в левом окне приложения;
Новый проект

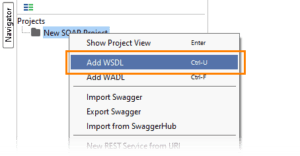

2.4 Добавляем WSDL сервер. Кликаем правой кнопкой мыши на свой проект и выбираем пункт Add WSDL.
Добавление WSDL
2.5 В открывшемся диалоговом окне, укажите URL WSDL сервера и нажмите Ок;
Диалоговое окно
2.6 После чего SoapUI, скачает с сервера WSDL всю информацию о взаимодействии с ним и построит список доступных методов.
Методы WSDL
3. Давайте построим документацию средствами SoapUI на основе WSDL. Для этого, кликните правой кнопкой мыши на проект и выберите пункт Generate Documentation, укажите папку для сохранения, после чего будет создан HTML документ с описанием всех методов, свойств и типов для взаимодействия с сервисом.
4. Протестируем метод взаимодействия с сервисом. Для этого кликнем по методу два раза, после чего откроется окно для его тестирования, с отображением шагов запросов, кликаем по первому и видим его XML код.
XML код WSDL
4.1 Далее в XML код, подставляем нужные нам данные для запроса, еще раз прописываем URL для запроса к WSDL серверу, если нужно добавляем авторизацию(например Basic Auth).
Авторизация WSDL basic Auth
4.2 Отправляем запрос, получаем и смотрим ответ, если нужно то корректируем параметры запроса, если все хорошо, то XML запроса можно переносить в наш PHP(например) проект.

И так, мы рассмотрели базовый функционал приложения SoapUI, теперь мы можем приступить к тестированию и отладке запросов к WSDL серверу. Когда все будет отлажено, можно переходить к коду проекту на PHP(в моем случае), где мы будем использовать не стандартный SoapClient(который весьма неплох), а отдельный класс PHP Client Nusoap.

PHP Client Nusoap

Зачем нам отдельный класс Nusoap для взаимодействия с протоколом SOAP, если в PHP уже есть стандартный SoapClient, спросите вы? Все очень просто, Nusoap имеет ряд готовых методов, таких как авторизация или подготовка и отправка XML сообщений, которые несколько проще в использовании чем аналогичные в SoapClient. Также, на практике, я встречал несколько хостингов где в списке расширений PHP не было SOAP, следовательно стандартный SoapClient не работал. Поэтому рассмотрим, простой пример работы с SOAP и WSDL используя Nusoap.

Подключение к серверу WSDL с авторизацией Basic auth:

	$client = new nusoap_client('https://адрес_сервера.ру', true); // Сервер
	$client->setCredentials('login', 'password', 'basic'); // Авторизация
	$client->soap_defencoding = 'UTF-8'; // Кодировка запроса
	$client->decode_utf8 = false; // Кодировка ответа

Отправка XML сообщения запроса:

	$soapaction = 'https://адрес_сервера.ру/название_метода/';
	$request_xml = ''; // XML код запроса
	$result = $client->send($request_xml, $soapaction, ''); // Отправка запроса

Вывод результата ответа в виде массива, сохраненного в переменную $result:

if ($client->fault) {
	echo '<h2>Ошибка. Ответ содержит неверное тело SOAP сообщения.</h2>'; print_r($result);
} else {
	$err = $client->getError();
	if ($err) {
		echo '<h2>Ошибка</h2>' . $err;
	} else {
		echo '<h2>Результат</h2>'; print_r($result);
	}
}
echo '<h2>Запрос</h2>' . htmlspecialchars($client->request, ENT_QUOTES);
echo '<h2>Ответ</h2>' . htmlspecialchars($client->response, ENT_QUOTES);
echo '<h2>Отладка</h2>' . htmlspecialchars($client->getDebug(), ENT_QUOTES);

Заключение

Освоив этот базовый набор знаний о XML, SOAP и инструментов для работы с WSDL далее вы очень быстро освоите и другие особенности взаимодействия распределенных сервисов использующих этот стек технологий. К сожалению, когда я начинал работу над своей первой интеграцией, мне не удалось найти статью по WSDL описывающую именно быстрый старт в изучении методов и внедрения алгоритмов работы с ними в код проекта на PHP(в основном встречается множество разрозненной информации по каждому описанному мною пункту отдельно). Надеюсь моя статья-заметка будет полезна вам!

Если вам нужна помощь в интеграции вашего проекта по API с каким либо сервисом использующего WSDL — обращайтесь, буду рад сотрудничеству с вами!
